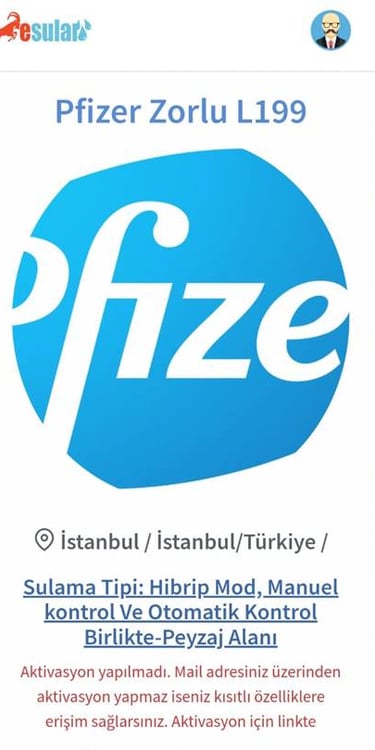

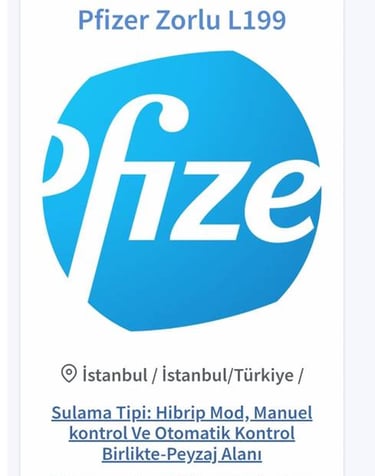

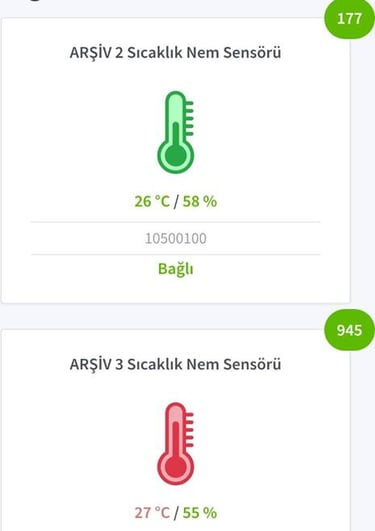

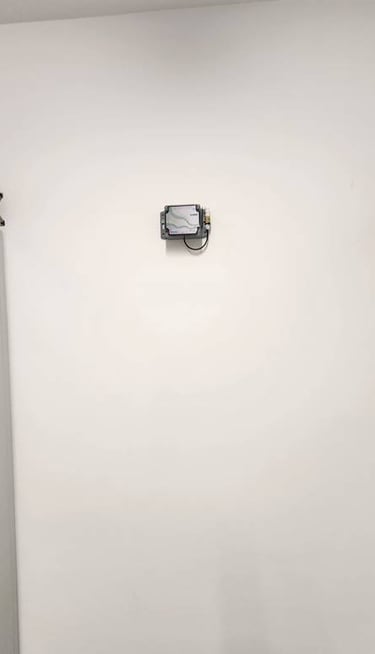

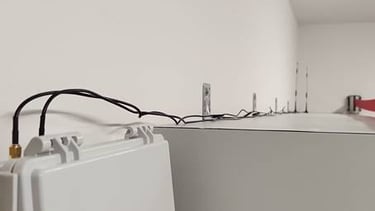

Pfizer Ofisi Kablosuz Otomasyon Projemiz

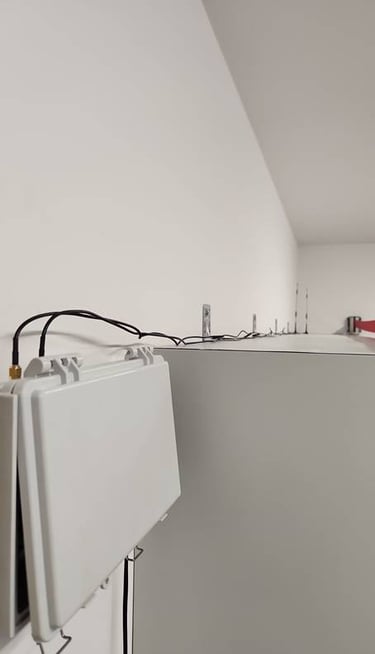

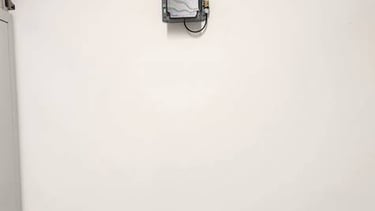

Pfizer İstanbul Leventte bulunan ofisine kurduğumuz kablosuz otomasyon sistemimizde 3 farlı alanda bulunan kablosuz olarak haberleşebilen sıcaklık nem sensörlerimiz verilen limitlerin dışına çıktığında sisteme kayıtlı telefon numaralarına sms , arama ve telegram bildirimi yapacak ve sisteme kayıtlı e-mail adreslerine e-mail gönderecektir.Son 1 yıllık sensör verilerine cloud üzerinden müşterimiz erişebilcek otomasyon sistemini mobil aplikasyon üzerinden veya web arayüzünden kontrol edebilecek şekilde şekilde tasarlanarak sistemin fonksiyon testleri yapılarak müşterimize teslim edilmiştir.

I. Kurulum Aşaması:

Bu aşama, güneş panellerinin fiziksel olarak çatıya yerleştirilmesi ve elektrik bağlantılarının temelinin atılmasını içerir.

1. Detaylı Çatı İncelemesi ve Planlama:

   • Çatı Yapısının Değerlendirilmesi: Çatının taşıma kapasitesi, eğimi, yönü ve mevcut durumu detaylı olarak incelenir. Özel alüminyum profil montajı için uygun noktalar belirlenir.

   • Gölgeleme Analizi: Çatı üzerindeki baca, anten, ağaç veya komşu binalar gibi potansiyel gölge kaynakları analiz edilir. Panellerin gölgelenmeden en yüksek verimde çalışacağı yerleşim planı oluşturulur.

   • Yerleşim Planının Oluşturulması: 48 panelin çatıya en uygun şekilde nasıl yerleştirileceği, paneller arası boşluklar, bakım ve erişim yolları gibi faktörler dikkate alınarak detaylı bir yerleşim planı hazırlanır. Bu plan, özel alüminyum profil sisteminin nasıl konumlandırılacağını da içerir.

   • Güvenlik Önlemleri: Çatı üzerinde çalışacak personelin veya personellerin güvenliği için gerekli önlemler (güvenlik halatları, iskele, düşme önleyici sistemler vb.) planlanır ve temin edilir.

2. Alüminyum Profil Montajının Hazırlanması:

   • Ölçülendirme ve İşaretleme: Onaylanan yerleşim planına göre çatı üzerinde alüminyum profillerin monte edileceği noktalar hassas bir şekilde ölçülerek işaretlenir.

   • Özel Bağlantı Noktalarının Hazırlanması: Özel baklava somun ve diğer özel somunların kullanılacağı bağlantı noktaları çatı yüzeyinde hazırlanır. Bu, çatı kaplamasına zarar vermeden güvenli ve sağlam bir montaj için kritik öneme sahiptir. Gerekirse, çatı kaplaması üzerinde özel delikler açılabilir ve su yalıtımının sürekliliğini sağlayacak contalar veya sızdırmazlık malzemeleri kullanılır.

3. Alüminyum Profil Sisteminin Kurulumu:

   • Profillerin Yerleştirilmesi ve Sabitlenmesi: Özel olarak üretilmiş 3 metrelik alüminyum profiller, hazırlanan bağlantı noktalarına özel baklava somunları ve diğer özel somunlar kullanılarak dikkatlice yerleştirilir ve sıkıca sabitlenir. Bu aşamada profillerin düzgün ve hizalı olmasına özen gösterilir.

   • Alt Yapının Oluşturulması: Alüminyum profil sistemi, güneş panellerinin üzerine monte edileceği sağlam ve dengeli bir alt yapı oluşturur. Profiller arasındaki mesafeler, panellerin boyutlarına ve montaj gereksinimlerine uygun olarak ayarlanır.

4. Güneş Panellerinin Montajı:

   • Panellerin Çatıya Taşınması: Güneş panelleri dikkatli bir şekilde çatıya taşınır. Bu işlem sırasında panellere zarar verilmemesine özen gösterilir.

   • Panellerin Profillere Yerleştirilmesi ve Sabitlenmesi: Paneller, alüminyum profil sistemi üzerine yerleştirilir ve özel bağlantı elemanları (Clampler, vidalar, Somunlar vb.) kullanılarak profillere güvenli bir şekilde sabitlenir. Panellerin doğru yönde ve aralarında uygun boşluklar olacak şekilde yerleştirilmesine dikkat edilir.

   • Topraklama İşlemleri: Güneş panelleri ve alüminyum profil sistemi, yıldırımdan korunma ve güvenlik amacıyla uygun topraklama kabloları ile birbirine ve topraklama sistemine bağlanır. Bu, olası bir elektrik kaçağı durumunda güvenliği sağlar.

5. Elektrik Tesisatının Temelinin Oluşturulması:

   • Kablo Kanallarının ve Borularının Döşenmesi: Panellerden gelen DC (doğru akım) kablolarının inverter(lar)a ve diğer elektrik ekipmanlarına güvenli bir şekilde ulaşmasını sağlayacak kablo kanalları veya boruları çatı üzerinde uygun güzergahlara döşenir.

   • DC Kablolarının Çekilmesi: Güneş panellerinden çıkan DC kabloları, döşenen kanallar veya borular içerisinden geçirilerek inverter(lar)ın bulunacağı yere kadar çekilir. Kabloların doğru polaritede bağlanmasına dikkat edilir.

   • İnverter ve Diğer Ekipmanların Yerleştirilmesi: İnverter(lar), sigorta kutuları (DC ve AC), enerji sayacı gibi elektrik ekipmanları uygun ve güvenli bir yere (genellikle fabrikanın içinde veya çatıya yakın bir alanda) monte edilir.

II. Devreye Alma Aşaması:

Bu aşama, kurulumu tamamlanan sistemin elektriksel olarak bağlanması, test edilmesi ve şebekeye entegre edilmesini içerir.

1. Elektriksel Bağlantıların Tamamlanması:

   • DC Bağlantılarının Yapılması: Güneş panellerinden gelen DC kabloları, inverter(lar)ın DC giriş terminallerine doğru polaritede (artı ve eksi kutuplar doğru şekilde) bağlanır. Bağlantıların sıkı ve güvenli olduğundan emin olunur.

   • AC Bağlantılarının Yapılması: İnverter(lar)ın AC (alternatif akım) çıkış terminalleri, AC sigorta kutusuna ve ardından enerji sayacına bağlanır. Şebeke bağlantısı için gerekli kablolar çekilir ve bağlantılar yapılır.

   • Topraklama Bağlantılarının Kontrolü: Tüm topraklama bağlantılarının (paneller, profiller, inverter, sigorta kutuları vb.) doğru ve güvenli bir şekilde yapıldığı tekrar kontrol edilir.

2. Sistem Konfigürasyonu ve Ayarları:

   • İnverter Ayarlarının Yapılması: İnverter(lar)ın şebeke gerilimi, frekansı, güvenlik parametreleri ve performans ayarları, yerel şebeke standartlarına ve proje gereksinimlerine uygun olarak yetkili personel tarafından yapılır.

   • İzleme Sisteminin Kurulumu (Opsiyonel): Eğer sistemde bir uzaktan izleme sistemi bulunuyor, bu sistemin kurulumu ve internet bağlantısı bu aşamada gerçekleştirilir. Bu sayede sistem performansı gerçek zamanlı olarak takip edilebilir.

3. Test ve Kontroller:

   • DC Voltaj ve Akım Kontrolleri: Güneş panellerinden gelen DC voltaj ve akım değerleri ölçülerek, panellerin doğru çalıştığı ve bağlantılarda bir sorun olmadığı teyit edilir.

   • AC Voltaj ve Frekans Kontrolleri: İnverter çıkışındaki AC voltaj ve frekans değerleri ölçülerek, şebeke ile uyumlu olduğu kontrol edilir.

   • İzolasyon Testleri: Elektriksel güvenlik için DC ve AC taraflarında izolasyon testleri yapılır.

   • Fonksiyonel Testler: İnverter(lar)ın doğru şekilde çalıştığı, enerji ürettiği ve şebekeye enerji aktarabildiği test edilir. Sigorta ve koruma elemanlarının (kaçak akım rölesi vb.) doğru çalıştığı kontrol edilir.

4. Şebeke Bağlantı Süreci:

   • Gerekli Başvuruların Yapılması: Kurulum tamamlandıktan sonra, yerel elektrik dağıtım şirketine şebeke bağlantısı için gerekli başvurular yapılır ve ilgili belgeler sunulur.

   • Dağıtım Şirketi Onayı ve Kontrolü: Dağıtım şirketi tarafından sistemin uygunluğu kontrol edilir. Gerekli görülürse ek testler veya düzenlemeler istenebilir.

   • Sayaç Değişimi/Bağlantısı: Genellikle çift yönlü bir enerji sayacı takılır veya mevcut sayaç çift yönlü okuma yapacak şekilde güncellenir. Bu sayaç, hem tüketilen hem de üretilip şebekeye verilen enerjiyi ölçer.

   • Sistemin Devreye Alınması: Dağıtım şirketinin onayıyla sistem resmi olarak devreye alınır ve üretilen elektrik şebekeye aktarılmaya başlanır.

5. Belgeleme ve Eğitim:

   • Proje Dosyasının Hazırlanması: Kurulum ve devreye alma süreçlerine ait tüm belgeler (proje çizimleri, kullanılan malzeme listeleri, test raporları, garanti belgeleri vb.) bir araya getirilerek proje dosyası oluşturulur.

   • Kullanıcı Eğitimi: Fabrika yetkililerine sistemin kullanımı, izlenmesi ve temel bakımı hakkında gerekli bilgiler verilir. Olası arıza durumlarında yapılması gerekenler anlatılır.

Bu aşamaların her biri dikkat ve uzmanlık gerektirir. Özellikle özel yapım alüminyum profil sistemi ve özel bağlantı elemanlarının doğru montajı, sistemin uzun ömürlü ve güvenli bir şekilde çalışması için kritik öneme sahiptir. Bu nedenle, kurulum ve devreye alma işlemlerinin deneyimli ve yetkili güneş enerjisi uzmanları tarafından yapılması tavsiye edilir.

İstanbul Pendik Halı Yıkama Fabrikası 28 kWp GES Projemiz

20 adet panelin 11 kWp inverter ile kurulum ve devreye alma aşamalarını detaylı bir şekilde inceleyelim:

I. Kurulum Aşaması:

Bu aşama, güneş panellerinin ve montaj ekipmanlarının fiziksel olarak çatıya yerleştirilmesi ve elektriksel bağlantıların temelinin atılmasını içerir.

1. Detaylı Çatı İncelemesi ve Planlama:

   • Çatı Yapısının Değerlendirilmesi: Kiremit çatının eğimi, yönü, kiremitlerin tipi ve altındaki yapı (ahşap, beton vb.) detaylı olarak incelenir. Çatının genel durumu, taşıma kapasitesi ve özel aparatların montajına uygun noktalar belirlenir.

   • Gölgeleme Analizi: Çatı üzerindeki baca, anten, ağaç veya komşu binalar gibi potansiyel gölge kaynakları analiz edilir. Panellerin gölgelenmeden en yüksek verimde çalışacağı optimum yerleşim planı oluşturulur.

   • Yerleşim Planının Oluşturulması: 20 panelin çatıya en verimli şekilde nasıl yerleştirileceği, paneller arası boşluklar, bakım ve erişim yolları dikkate alınarak detaylı bir plan hazırlanır. Bu plan, özel alüminyum profil sisteminin nasıl konumlandırılacağını da içerir.

   • Güvenlik Önlemleri: Çatı üzerinde çalışacak personelin güvenliği için gerekli önlemler (güvenlik halatları, iskele, düşme önleyici sistemler vb.) planlanır ve temin edilir. Zonguldak'ın değişken hava koşulları da göz önünde bulundurulmalıdır.

2. Kiremit Altı Özel Aparat Montajının Hazırlanması:

   • Kiremitlerin Kaldırılması: Belirlenen montaj noktalarındaki kiremitler dikkatlice kaldırılır. Bu işlem sırasında kiremitlere zarar verilmemesine özen gösterilir.

   • Çatı Altı Yapısının İncelenmesi: Kiremitlerin altındaki çatı yapısı (ahşap veya beton) incelenerek özel aparatların güvenli bir şekilde monte edilebileceği sağlam noktalar tespit edilir.

   • Özel Aparatların Yerleştirilmesi ve Sabitlenmesi: Kiremit altı özel aparatlar, kaldırılan kiremitlerin yerine, çatı altı yapısına (genellikle merteklere veya beton yüzeye özel vidalarla) sıkıca monte edilir. Bu aparatlar, alüminyum profiller için güvenli bir bağlantı noktası oluşturur ve aynı zamanda su yalıtımını koruyacak şekilde tasarlanmıştır. Aparatların düzgün ve hizalı olmasına özen gösterilir.

3. Profil Sisteminin Kurulumu:

   • Profillerin Ölçülendirilmesi ve Kesilmesi (Gerekirse): 3 metrelik özel profiller, çatı üzerindeki özel aparatların konumlarına ve panel yerleşim planına göre gerekirse ölçülendirilerek kesilir.

   • Profillerin Aparatlara Bağlanması: Hazırlanan profiller, kiremit altı özel aparatlara özel bağlantı elemanları (genellikle cıvata ve somunlar) kullanılarak güvenli bir şekilde monte edilir. Profillerin düzgün ve hizalı olması, panellerin sorunsuz bir şekilde yerleştirilmesi için önemlidir.

   • Alt Yapının Oluşturulması: profil sistemi, 20 adet güneş panelinin üzerine monte edileceği sağlam ve dengeli bir alt yapı oluşturur. Profiller arasındaki mesafeler, panellerin boyutlarına ve montaj gereksinimlerine uygun olarak ayarlanır.

4. Güneş Panellerinin Montajı:

   • Panellerin Çatıya Taşınması: 20 adet güneş paneli dikkatli bir şekilde çatıya taşınır. Bu işlem sırasında panellere zarar verilmemesine özen gösterilir. Zonguldak'ın engebeli arazisi ve olası dar geçitler taşıma sırasında dikkat gerektirebilir.

   • Panellerin Profillere Yerleştirilmesi ve Sabitlenmesi: Paneller, alüminyum profil sistemi üzerine yerleştirilir ve özel bağlantı elemanları (klipsler, vidalar vb.) kullanılarak profillere güvenli bir şekilde sabitlenir. Panellerin doğru yönde (genellikle güneye bakar şekilde) ve aralarında uygun boşluklar olacak şekilde yerleştirilmesine dikkat edilir.

   • Topraklama İşlemleri: Güneş panellerinin alüminyum çerçeveleri ve alüminyum profil sistemi, yıldırımdan korunma ve güvenlik amacıyla uygun topraklama kabloları ile birbirine ve evin ana topraklama sistemine bağlanır. Bu, olası bir elektrik kaçağı durumunda güvenliği sağlar.

5. Elektrik Tesisatının Temelinin Oluşturulması:

   • Kablo Kanallarının ve Borularının Döşenmesi: Panellerden gelen DC (doğru akım) kablolarının 11 kWp invertera ve diğer elektrik ekipmanlarına güvenli bir şekilde ulaşmasını sağlayacak UV dayanımlı kablo kanalları veya boruları çatı üzerinde ve evin içinde uygun güzergahlara döşenir.

   • DC Kablolarının Çekilmesi: Güneş panellerinden çıkan DC kabloları, döşenen kanallar veya borular içerisinden geçirilerek inverterın bulunacağı yere kadar çekilir. Kabloların doğru polaritede (+ ve -) bağlanmasına dikkat edilir.

   • İnverter ve Diğer Ekipmanların Yerleştirilmesi: 11 kWp inverter, DC sigorta kutusu, AC sigorta kutusu, enerji sayacı gibi elektrik ekipmanları evin içinde uygun, serin ve kolay erişilebilir bir yere (genellikle garaj, teknik oda vb.) monte edilir.

II. Devreye Alma Aşaması:

Bu aşama, kurulumu tamamlanan sistemin elektriksel olarak bağlanması, test edilmesi ve şebekeye entegre edilmesini içerir.

1. Elektriksel Bağlantıların Tamamlanması:

   • DC Bağlantılarının Yapılması: Güneş panellerinden gelen DC kabloları, inverterın DC giriş terminallerine doğru polaritede bağlanır. Bağlantıların sıkı ve güvenli olduğundan emin olunur.

   • AC Bağlantılarının Yapılması: İnverterın AC (alternatif akım) çıkış terminalleri, AC sigorta kutusuna ve ardından evin elektrik panosundaki uygun bir noktaya (genellikle ayrı bir sigorta üzerinden) bağlanır. Şebeke bağlantısı için gerekli kablolar çekilir ve bağlantılar yapılır.

   • Topraklama Bağlantılarının Kontrolü: Tüm topraklama bağlantılarının (paneller, profiller, inverter, sigorta kutuları vb.) doğru ve güvenli bir şekilde yapıldığı tekrar kontrol edilir.

2. Sistem Konfigürasyonu ve Ayarları:

   • İnverter Ayarlarının Yapılması: 11 kWp inverterın şebeke gerilimi, frekansı, güvenlik parametreleri ve performans ayarları, yerel şebeke standartlarına ve proje gereksinimlerine uygun olarak yetkili elektrik mühendisi tarafından yapılır.

   • İzleme Sisteminin Kurulumu (Opsiyonel): Eğer sistemde bir uzaktan izleme sistemi bulunuyorsa, bu sistemin kurulumu ve internet bağlantısı bu aşamada gerçekleştirilir. Bu sayede sistem performansı gerçek zamanlı olarak takip edilebilir.

3. Test ve Kontroller:

   • DC Voltaj ve Akım Kontrolleri: Güneş panellerinden gelen DC voltaj ve akım değerleri ölçülerek, panellerin doğru çalıştığı ve bağlantılarda bir sorun olmadığı teyit edilir.

   • AC Voltaj ve Frekans Kontrolleri: İnverter çıkışındaki AC voltaj ve frekans değerleri ölçülerek, evin elektrik şebekesi ile uyumlu olduğu kontrol edilir.

   • İzolasyon Testleri: Elektriksel güvenlik için DC ve AC taraflarında izolasyon testleri yapılır.

   • Fonksiyonel Testler: İnverterın doğru şekilde çalıştığı, enerji ürettiği ve evin elektrik sistemine enerji aktarabildiği test edilir. Sigorta ve koruma elemanlarının (aşırı akım, aşırı gerilim korumaları vb.) doğru çalıştığı kontrol edilir.

4. Şebeke Bağlantı Süreci:

   • Gerekli Başvuruların Yapılması: Kurulum tamamlandıktan sonra, yerel elektrik dağıtım şirketine (Zonguldak'taki ilgili şirket) şebeke bağlantısı için gerekli başvurular yapılır ve ilgili belgeler (proje çizimleri, ürün sertifikaları, yetkili elektrik mühendisi raporu vb.) sunulur.

   • Dağıtım Şirketi Onayı ve Kontrolü: Dağıtım şirketi tarafından sistemin uygunluğu kontrol edilir. Gerekli görülürse ek testler veya düzenlemeler istenebilir.

   • Sayaç Değişimi/Bağlantısı: Genellikle mevcut tek yönlü elektrik sayacı, çift yönlü (hem tüketimi hem de üretimi ölçebilen) bir sayaç ile değiştirilir. Bu işlem dağıtım şirketi tarafından gerçekleştirilir.

   • Sistemin Devreye Alınması: Dağıtım şirketinin onayı ve sayaç değişiminden sonra sistem resmi olarak devreye alınır ve üretilen güneş enerjisi evin elektrik ihtiyacını karşılamaya başlar, fazlası ise (eğer anlaşma yapıldıysa) şebekeye verilebilir.

5. Belgeleme ve Eğitim:

   • Proje Dosyasının Hazırlanması: Kurulum ve devreye alma süreçlerine ait tüm belgeler (proje çizimleri, kullanılan malzeme listeleri, test raporları, garanti belgeleri, dağıtım şirketi onayları vb.) bir araya getirilerek proje dosyası oluşturulur.

   • Kullanıcı Eğitimi: Ev sahibi veya ilgili kişilere sistemin kullanımı, izlenmesi (eğer varsa) ve temel bakımı hakkında gerekli bilgiler verilir. Olası arıza durumlarında yapılması gerekenler anlatılır.

Bu kurulum, kiremit çatının yapısına özel dikkat gerektirir. Kiremit altı özel aparatlar, çatıya zarar vermeden güvenli bir montaj sağlamanın yanı sıra su yalıtımının da korunmasına yardımcı olur. Tüm aşamaların yetkili ve deneyimli güneş enerjisi uzmanları tarafından yapılması, sistemin güvenli, verimli ve uzun ömürlü olması için kritik öneme sahiptir. Zonguldak'ın iklim koşulları (yoğun yağış, kar vb.) da malzeme seçimi ve montaj teknikleri açısından göz önünde bulundurulmalıdır.

Zonguldak 11kWp GES Projemiz

1. Detaylı Çatı İncelemesi ve Planlama:

   • Membran Çatı Değerlendirmesi: Membran çatının tipi (PVC, TPO, EPDM vb.), kalınlığı, mevcut durumu, yalıtım katmanları ve altındaki yapı detaylı olarak incelenir. Membran üzerine doğrudan montajın uygun olup olmadığı veya özel membran altı/üstü montaj sistemlerinin gerekip gerekmediği belirlenir. Su yalıtımının bütünlüğünü koruyacak montaj yöntemleri önceliklidir.

   • Gölgeleme Analizi: Çatı üzerindeki engeller (baca, anten vb.) ve çevredeki yapılar/ağaçlar nedeniyle oluşabilecek gölgelenme durumları analiz edilir. 3 panelin en iyi performansı göstereceği, gölgeden en az etkilenecek yerleşim planı oluşturulur.

   • Yerleşim Planı: 3 panelin çatıya en uygun şekilde nasıl yerleştirileceği, paneller arası boşluklar ve olası bakım erişimi planlanır.

   • Güvenlik Önlemleri: Membran çatı üzerinde çalışacak personelin güvenliği için gerekli önlemler (kaymaz zeminler, güvenlik halatları vb.) alınır. Membran yüzeyine zarar vermemeye özen gösterilir.

2. Membran Çatı Montaj Sisteminin Kurulumu:

   • Montaj Sistemi Seçimi: Membran çatıya uygun özel montaj sistemleri seçilir. Bunlar genellikle şunları içerebilir:

     • Ağırlıklı (Ballaslı) Sistemler: Çatıya delik açmadan, panellerin ve taşıyıcı sistemin ağırlığıyla sabitlenen sistemlerdir. Membrana zarar verme riski düşüktür ancak çatının taşıma kapasitesinin yeterli olması gerekir.

     • Membran Altı/Üstü Özel Bağlantı Elemanları: Membranın altına veya üstüne özel olarak tasarlanmış, su yalıtımını garantileyen bağlantı elemanları kullanılarak taşıyıcı profillerin sabitlenmesi. Bu sistemler genellikle membran üreticisinin onayıyla uygulanır.

     • Yapıştırılmış Sistemler: Özel yapıştırıcılar kullanılarak taşıyıcı profillerin membrana sabitlenmesi. Bu yöntemde de membranla uyumlu yapıştırıcı seçimi ve doğru uygulama önemlidir.

   • Montaj Elemanlarının Yerleştirilmesi: Seçilen montaj sistemine göre, bağlantı elemanları çatı membranına dikkatlice yerleştirilir ve/veya sabitlenir. Su yalıtımının sürekliliğini sağlamak için özel contalar ve sızdırmazlık malzemeleri kullanılabilir.

   • Taşıyıcı Profillerin Kurulumu: Montaj elemanlarına, güneş panellerini taşıyacak alüminyum veya benzeri malzemeden yapılmış profiller güvenli bir şekilde monte edilir. Profillerin düz ve hizalı olmasına dikkat edilir.

3. Güneş Panellerinin Montajı:

   • Panellerin Çatıya Taşınması: 3 adet güneş paneli dikkatli bir şekilde çatıya taşınır.

   • Panellerin Profillere Sabitlenmesi: Paneller, taşıyıcı profiller üzerine özel bağlantı elemanları (klipsler, vidalar vb.) kullanılarak güvenli bir şekilde sabitlenir. Panellerin doğru yönde ve aralarında uygun boşluklar olacak şekilde yerleştirilmesine dikkat edilir.

   • Topraklama İşlemleri: Panellerin alüminyum çerçeveleri ve taşıyıcı sistem, yıldırımdan korunma ve güvenlik amacıyla uygun topraklama kabloları ile birbirine ve binanın ana topraklama sistemine bağlanır.

4. Elektrik Tesisatının Temelinin Oluşturulması:

   • Kablo Kanallarının Döşenmesi: Panellerden gelen DC (doğru akım) kablolarının invertera ulaşmasını sağlayacak UV dayanımlı kablo kanalları veya boruları çatı üzerinde ve bina içinde uygun güzergahlara döşenir. Membrana zarar vermemeye özen gösterilir.

   • DC Kablolarının Çekilmesi: Panellerden çıkan DC kabloları, döşenen kanallar veya borular içerisinden geçirilerek inverterın bulunacağı yere kadar çekilir. Kabloların doğru polaritede bağlanmasına dikkat edilir.

   • İnverter ve Diğer Ekipmanların Yerleştirilmesi: 5.5 kW inverter, DC sigorta kutusu, AC sigorta kutusu ve enerji sayacı gibi elektrik ekipmanları binanın içinde uygun, serin ve kolay erişilebilir bir yere monte edilir.

II. Devreye Alma Aşaması:

1. Elektriksel Bağlantıların Tamamlanması:

   • DC Bağlantılarının Yapılması: Panellerden gelen DC kabloları, inverterın DC giriş terminallerine doğru polaritede bağlanır. Bağlantıların sıkı ve güvenli olduğundan emin olunur.

   • AC Bağlantılarının Yapılması: İnverterın AC (alternatif akım) çıkış terminalleri, AC sigorta kutusuna ve ardından binanın elektrik panosundaki uygun bir noktaya (genellikle ayrı bir sigorta üzerinden) bağlanır. Şebeke bağlantısı için gerekli kablolar çekilir ve bağlantılar yapılır.

   • Topraklama Bağlantılarının Kontrolü: Tüm topraklama bağlantılarının doğru ve güvenli bir şekilde yapıldığı tekrar kontrol edilir.

2. Sistem Konfigürasyonu ve Ayarları:

   • İnverter Ayarlarının Yapılması: 5.5 kW inverterın şebeke gerilimi, frekansı, güvenlik parametreleri ve performans ayarları, yerel şebeke standartlarına ve proje gereksinimlerine uygun olarak yetkili elektrik mühendisi tarafından yapılır.

   • İzleme Sisteminin Kurulumu (Opsiyonel): Eğer sistemde bir uzaktan izleme sistemi bulunuyorsa, bu sistemin kurulumu ve internet bağlantısı bu aşamada gerçekleştirilir.

3. Test ve Kontroller:

   • DC Voltaj ve Akım Kontrolleri: Panellerden gelen DC voltaj ve akım değerleri ölçülerek, panellerin doğru çalıştığı ve bağlantılarda bir sorun olmadığı teyit edilir.

   • AC Voltaj ve Frekans Kontrolleri: İnverter çıkışındaki AC voltaj ve frekans değerleri ölçülerek, şebeke ile uyumlu olduğu kontrol edilir.

   • İzolasyon Testleri: Elektriksel güvenlik için DC ve AC taraflarında izolasyon testleri yapılır.

   • Fonksiyonel Testler: İnverterın doğru şekilde çalıştığı, enerji ürettiği ve binanın elektrik sistemine enerji aktarabildiği test edilir. Sigorta ve koruma elemanlarının doğru çalıştığı kontrol edilir.

4. Şebeke Bağlantı Süreci:

   • Gerekli Başvuruların Yapılması: Kurulum tamamlandıktan sonra, yerel elektrik dağıtım şirketine (Gebze bölgesindeki ilgili şirket) şebeke bağlantısı için gerekli başvurular yapılır ve ilgili belgeler sunulur.

   • Dağıtım Şirketi Onayı ve Kontrolü: Dağıtım şirketi tarafından sistemin uygunluğu kontrol edilir.

   • Sayaç Değişimi/Bağlantısı: Genellikle mevcut tek yönlü elektrik sayacı, çift yönlü bir sayaç ile değiştirilir.

   • Sistemin Devreye Alınması: Dağıtım şirketinin onayı ve sayaç değişiminden sonra sistem resmi olarak devreye alınır.

5. Belgeleme ve Eğitim:

   • Proje Dosyasının Hazırlanması: Kurulum ve devreye alma süreçlerine ait tüm belgeler (proje çizimleri, kullanılan malzeme listeleri, test raporları, garanti belgeleri, dağıtım şirketi onayları vb.) bir araya getirilerek proje dosyası oluşturulur.

   • Kullanıcı Eğitimi: Sistem kullanıcısına sistemin işleyişi, izlenmesi (varsa) ve temel bakım bilgileri aktarılır.

Önemli Not:

• Membran çatılarda su yalıtımının korunması en kritik husustur. Montaj yönteminin membran tipine uygun olması ve yetkili kişilerce uygulanması şarttır.

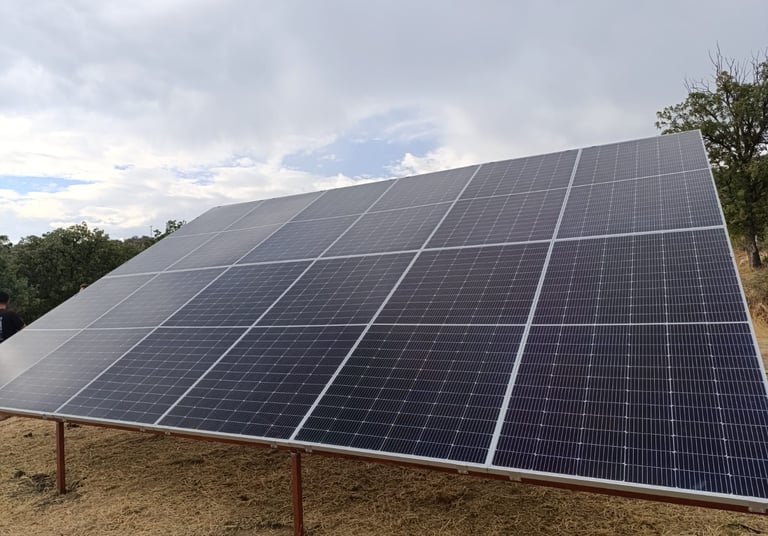

Denizli köyü 5.5kW GES Projemiz
